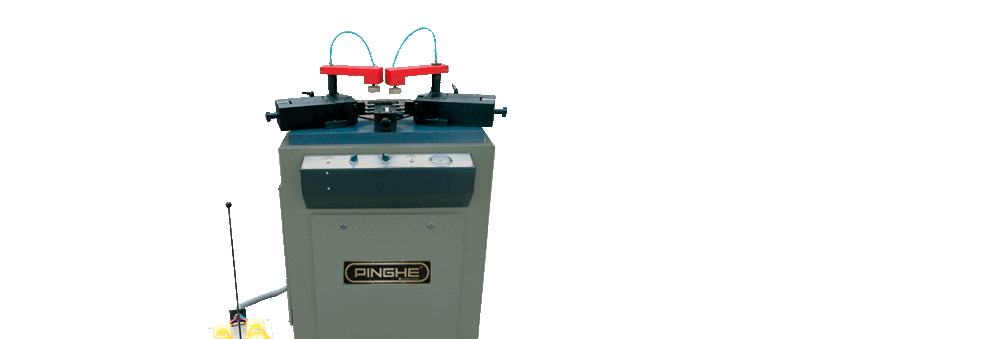

角连接冲铆机 JM2-600A

  • 功能特点
  • 技术指标
  • 加工精度
  • 标准配置
  1. 适用于铝合金门窗平开窗的角连接
  2. 自动定位、夹紧、冲铆,生产效率高
  3. 配备各种刀具和卡具,适用于各种型材
  4. 采用气动—液压增压系统,保证长期可靠的稳定工作,维修方便,故障率低,不用电,节能,噪音低
  5. 根据型材的薄厚不同,可随时调整冲铆力大小,保证型材不变形

●冲铆力          2×5t-2×10t
●油路系统压力    0-40 MPa
●冲铆高度        0-120 mm
●冲头高度范围    0-60 mm
●冲头行程        0-30 mm

●支承缸调整范围  0-40 mm

●支承缸行程      0-35 mm

●气源工作压力    0.5-1.0 MPa
●耗气量          0.2 m3/min
●机床重量        300Kg
●外形            740×800×1000 mm

加工精度:

  • ●对接缝隙          ≤0.2 mm
    ●高低差            ±0.1 mm
    ●角度误差          ±5′

  • 1(套)×气液增压系统
  • 2(套)×高压可调冲刀装置
  • 1(套)×水平夹紧装置
  • 1(套)×反向支承装置
  • 1(套)×辅助支料架
  • 1(套)×床身
