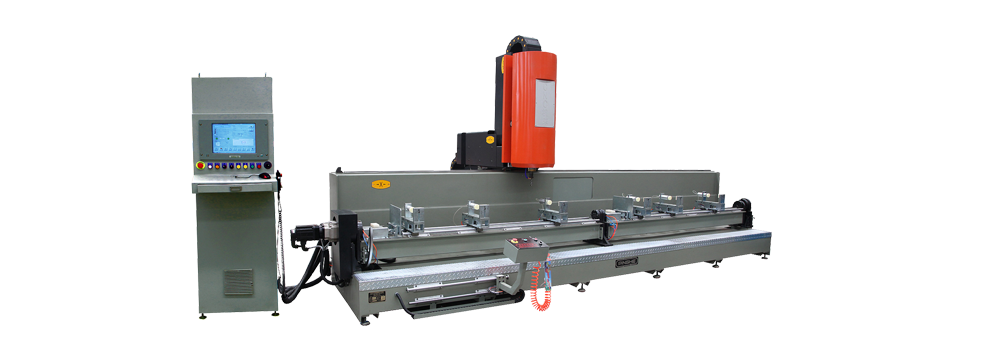

数控单头加工中心(4轴)ZX4-6500

  • 功能特点
  • 技术指标
  • 加工精度
  • 操控系统
  • 标准配置
  1. 适用于各种铝门窗及幕墙型材的安装孔、流水槽、锁孔、形孔、端铣、及攻丝等加工工序。
  2. 机床上设有一个钻铣头工作,可实现型材上N面位置的钻铣加工。
  3. 一次装卡即可完成同一加工面上全部孔槽的加工,具有极高的工作效率。
  4. 采用高品质的计算机数控系统,具有良好的用户操作界面、图形编程界面,真正实现所见即所得。
  5. 控制系统核心采用原装美国多轴运动控制卡,保证系统的高精度及高可靠性。
  6. 4轴数控钻铣加工中心,采用大功率﹑水冷却﹑高速电主轴,高质量地完成各种钻铣加工。
  7. 采用高品质的交流伺服电机、滚珠丝杠、线性滑轨及轴承等机构以确保设备具有较高的加工精度。
  8. 采用集中润滑方式。
  9. 带有6工位刀具库,自动换刀。
  10. 设有防护罩,保护操作者的人身安全。
  11. 采用双定位及夹紧系统,可分别或整体控制,用来实现单工件或双工件加工。
  12. 双操作台设置,
  13. 自动旋转工作台可分别实现+90°——0°——-90°之间任意角度旋转加工。
  14. 采用冷却喷雾系统,加工时可对刀具进行冷却处理。
  • ●横向最大行程(X轴)          6500mm
    ●纵向最大行程(Y轴)          500 mm
    ●深度最大范围(Z轴)          380 mm
    ●工作台旋转角度范围(A轴)    +90º~-90º 之间的任意角度
    ●X轴最大运行速度              60m/min
    ●Y轴最大运行速度              9 m/min
    ●Z轴最大运行速度              9 m/min
    ●刀具库                        BT30,6刀位
    ●电压                          380V,50HZ
    ●主轴功率                      7.5 KW
    ●主轴转速                      300~18000 rpm
    ●钻铣刀卡头最大直径            Ø20
    ●气源                          0.6~1.0 Mpa
    ●机床外形尺寸(长×宽×高)    7500×2600×2600 mm
    ●控制箱外形尺寸(长×宽×高)  600×600×1800   mm
    ●重量                          5500Kg



加工精度:

  • ●重复定位允差                  ±0.05 mm
    ●定位允差                      ±0.1 mm
    ●钻铣垂直度                    0.1 mm/100 mm
    ●圆柱度                        0.1 mm(旧国标椭圆度0.2 mm)
    ●切割面表面粗糙度              Ra12.5 um

操作系统:
Windows XP professional sp2
控制系统:
●DELL商用电脑         适用于工业生产
●控制内核                  CPU   3.40GHz
●存储单元                 硬盘500GB/内存2GB
●液晶彩显                 17” LCD  分辨率1024x768
●内置网卡                 可连接至本地局域网并上因特网
●接口                     USB接口
●运动控制核心             美国8轴运动控制卡+I/O端口扩展板+通道输出板
●控制方式                  8轴位置控制可控制X﹑Y﹑Z任意二轴的联动以便加工出所需图形
操作软件:
●自主开发的操作界面Drill:人机对话友好。
●在操作界面上即可实现输入/输出(I/O)端口的监控。

●自主开发的绘图软件CAM:绘制图形并下载后即可加工,自动转换G代码,无须人工写入。
  • 1(台)×床身
  • 1(套)×安全罩
  • 1(套)×6工位刀具库
  • 1(套)×X轴运动机构
  • 1(套)×Y轴运动机构
  • 1(套)×Z轴运动机构
  • 1(套)×A轴运动机构
  • 8(套)×型材定位夹紧装置
  • 1(套)×计算机数控系统
  • 2(套)×操作台
  • 1(套)×喷雾冷却装置
