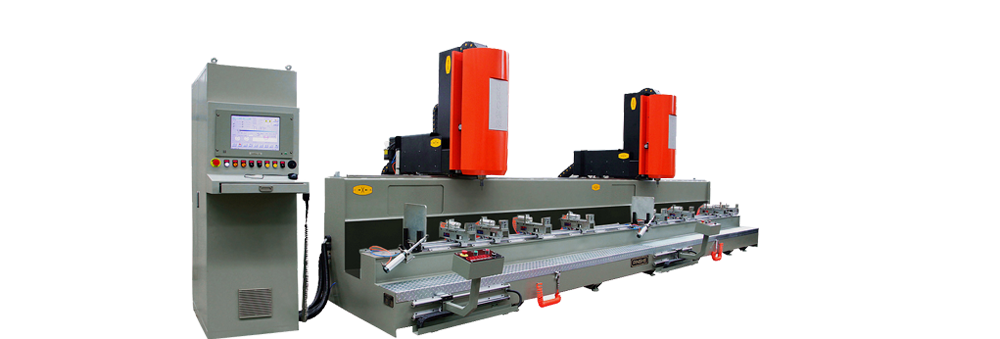

数控双头加工中心(3+3轴) ZX6-6500

  • 功能特点
  • 技术指标
  • 加工精度
  • 操控系统
  • 标准配置
  1. 适用各种铝门窗及幕墙型材的安装孔、流水槽、锁孔、形孔、端铣、及攻丝等加工工序。
  2. 机床上设有两个钻铣头可同时工作,并可共同或分别实现型材上任意位置的钻铣加工。一次装卡即可完成同一加工面上全部孔槽的加工,具有极高的工作效率。
  3. 本机可实现2台3轴加工中心功能。
  4. 采用高品质的计算机数控系统,具有良好的用户操作界面、图形编程及图形模拟界面,真正实现所见即所得。
  5. 控制系统核心采用原装美国多轴运动控制器,保证系统的高精度及高可靠性。
  6. 工作头采用大功率水冷高速主轴,高质量地完成各种钻铣削加工。
  7. 采用高品质的交流伺服电机、滚珠丝杠、线性滑轨及轴承等机构以确保设备具有较高的加工精度。
  8. 3X2轴钻铣数控加工中心,主轴采用高速主轴。
  9. 带有6X2工位刀具库,自动换刀。
  10. 设有防护罩,完全保护操作者的人身安全。
  11. 采用双定位及夹紧系统。
  12. 采用冷却喷雾系统,可对刀具进行冷却处理。
  • ●横向行程(X轴)              6500 mm

    ●纵向行程(y轴)              500 mm

    ●深度范围(Z轴)              380 mm

    ●X轴运行速度                 60 m/min
    ●Y轴运行速度                  9m/min
    ●Z轴运行速度                  9m/min
    ●刀具库                     BT30  6X2刀位
    ●电压                       380V  50HZ
    ●主轴功率                    2 x 7.5 KW
    ●主轴转速                   300 ~18000 rpm
    ●钻铣刀卡头最大直径            Ø20
    ●气源                          0.6~1.0 Mpa

    ●机床外形尺寸(长×宽×高)    7600×2200×1920 mm

    ●控制箱外形尺寸(长×宽×高)  600×600×1800 mm

    ●重量                          6000 Kg



加工精度:

  • ●重复定位允差                  ±0.05 mm
    ●定位允差                      ±0.1 mm
    ●钻铣垂直度                    0.1 mm/100 mm
    ●圆柱度                        0.1 mm(旧国标椭圆度0.2 mm)
    ●切割面表面粗糙度              Ra12.5 um

操作系统:
Windows XP professional sp2

控制系统:
●DELL商用电脑               适用于工业生产
●控制内核                   CPU   3.40GHz
●存储单元                  硬盘500GB/内存2GB
●液晶彩显                  17” LCD  分辨率1024x768
●内置网卡                  可连接至本地局域网并上因特网
●接口                      USB接口
●运动控制核心              美国8轴运动控制卡+I/O端口扩展板+通道输出板
●控制方式                  8轴位置控制可控制X﹑Y﹑Z任意二轴的联动以便加工出所需图形
操作软件:
●自主开发的操作界面Drill:人机对话友好。
●在操作界面上即可实现输入/输出(I/O)端口的监控。
●自主开发的绘图软件CAM:直接导入AUTOCAD或CAXA绘制的DXF图形进行加工图形的绘制,下载后自动转换G代码,无须人工写入即可加工。

  • 1(台)×床身
  • 2(套)×安全罩
  • 2(套)×6工位刀具库
  • 2(套)×X轴运行机构
  • 2(套)×Y轴运行机构
  • 2(套)×Z轴运行机构
  • 8(套)×型材定位夹紧装置
  • 1(套)×计算机数控系统
  • 2(套)×喷雾冷却装置
